Les ancrages terrestres MANTA RAY® sont des ancrages de sol à plaque basculante entraînée pour la réaction des charges de traction. Les ancres MANTA RAY ont des capacités ultimes jusqu'à 20 tonnes.

Le système d'ancrage simple, efficace et à faible coût MANTA RAY représente une percée majeure dans la technologie d'ancrage avec une multitude d'utilisations sur les marchés des services publics, du génie civil et de la marine.

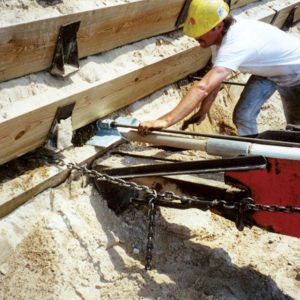

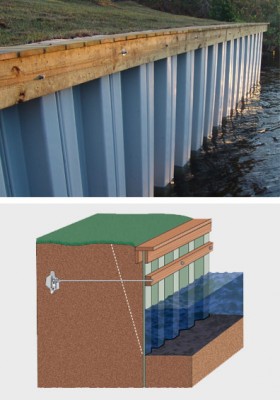

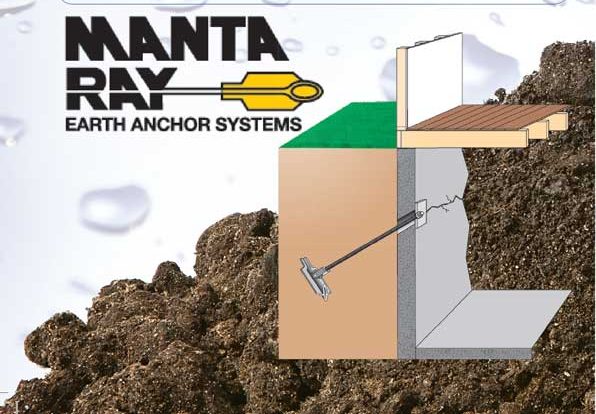

MANTA RAY offre des réductions de coûts pour l'installation et la réparation de murs, palplanches et digues. Beaucoup de nos clients utilisent les ancrages MANTA RAY pour étayer, stabiliser et réparer les murs défaillants avec de superbes avantages économiques. L'essentiel est que MANTA RAY est la solution à tous vos problèmes d'ancrage.

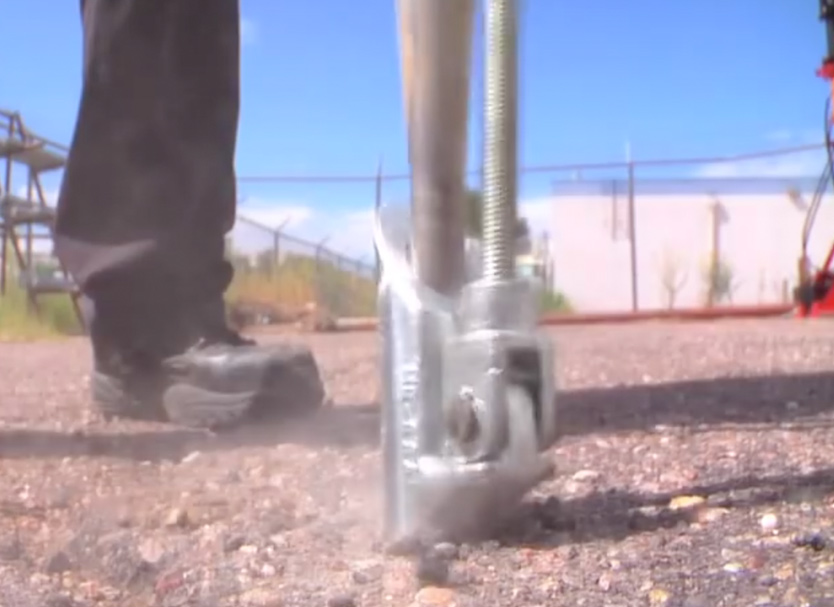

Les ancrages MANTA RAY®, un dispositif breveté de travail et d'économie de temps, sont enfoncés dans le sol sans trous, sans creusement et sans béton.

Contrairement à d'autres systèmes d'ancrage, le MANTA RAY compacte le sol sur lui-même, offrant une installation sûre et respectueuse de l'environnement. Les ancres sont entraînées avec un équipement hydraulique/pneumatique conventionnel qui est facilement disponible dans le monde entier.

Une fois enfoncé à la profondeur appropriée, une traction vers le haut sur le tendon d'ancrage fait pivoter le MANTA RAY dans une position perpendiculaire de « verrouillage d'ancrage » dans un sol non perturbé. La capacité de rétention appropriée est mesurée par une jauge sur la baille à mouillage. Chaque ancre est immédiatement chargée à la capacité exacte requise.

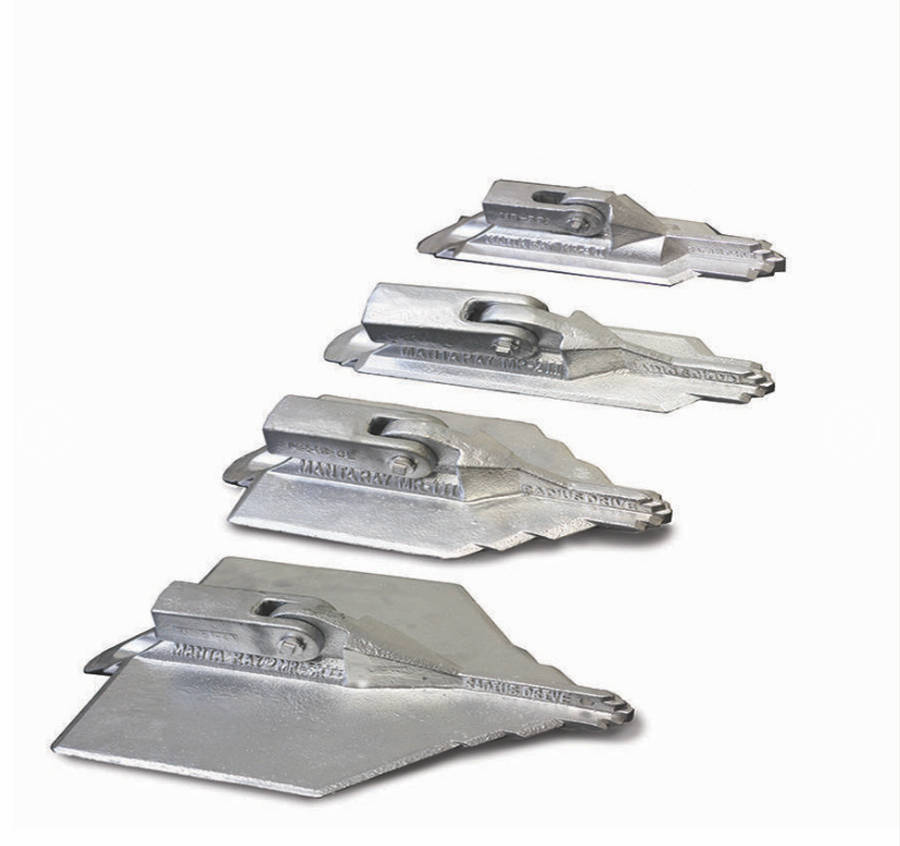

Il y a sept ancres MANTA RAY® avec des capacités de maintien légères à lourdes. Les ancrages MANTA RAY® sont fabriqués en fonte ductile galvanisée, sont entraînés avec le même jeu d'acier d'entraînement* et sont testés à la capacité de retenue souhaitée avec le casier à ancrage.

Le système d'ancrage simple, efficace et à faible coût MANTA RAY représente une percée majeure dans la technologie d'ancrage avec une multitude d'utilisations sur les marchés des services publics, du génie civil et de la marine.

For mantarayimages specialised airstructure

A Propos

Avantages

• Installation rapide et facile

• Résultats de test de preuve immédiats

• Matériel d'installation économique

• Durée de vie jusqu'à 120 ans

• Écologique

• Aucune excavation requise

• Capacité de rétention supérieure aux autres solutions

• Ancrages conçus pour une large gamme de sols et d'applications

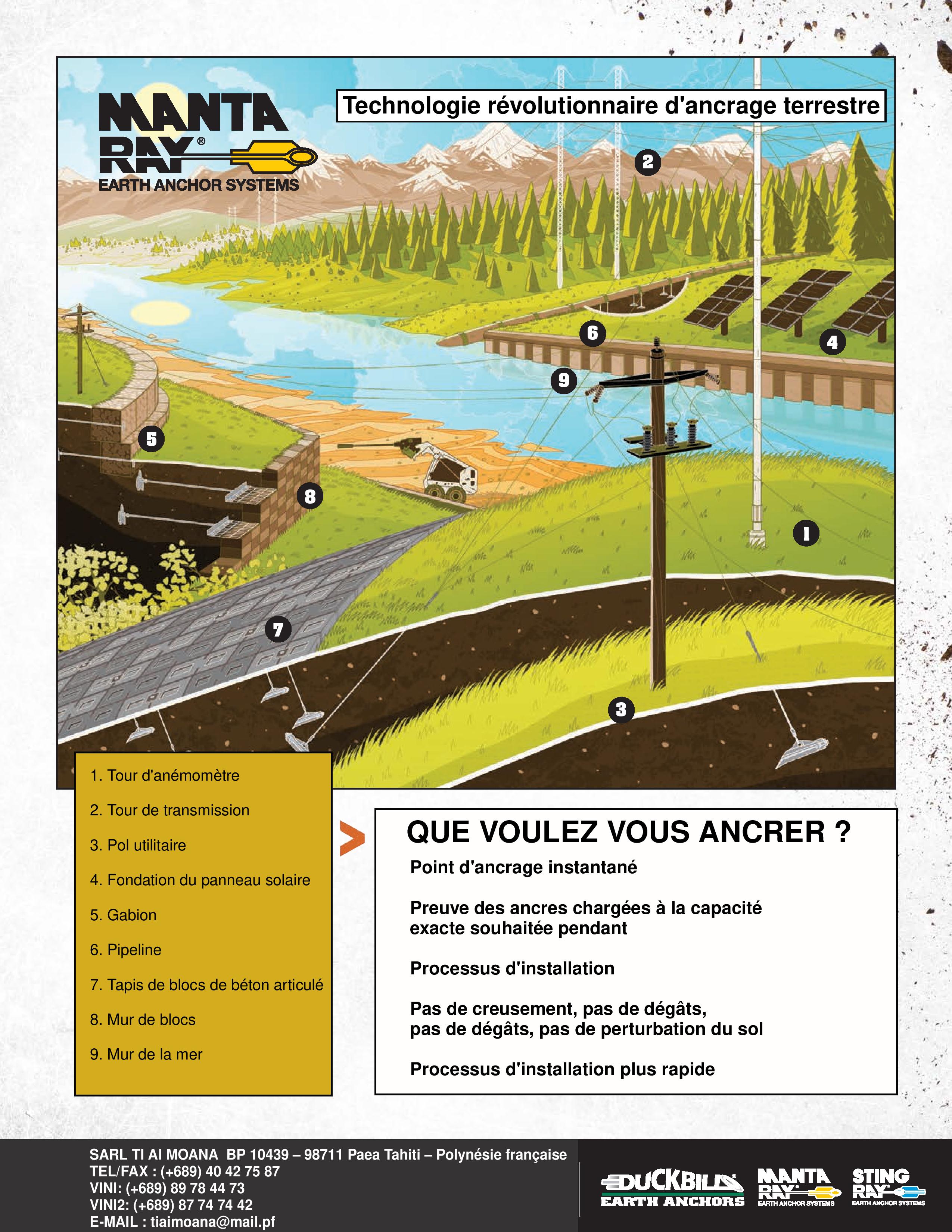

Applications

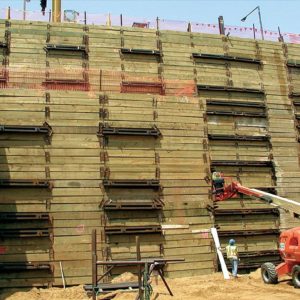

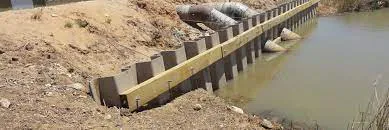

⇒ Mur de soutènement : réparation de glissement de terrain

⇒ Mur de soutènement en béton projeté

⇒ Mur de soutènement

en gabions

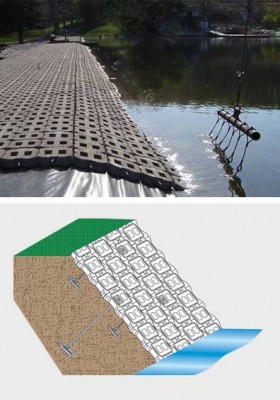

⇒ Matelas et couvre-sols Reno

⇒ Rétention à grande échelle

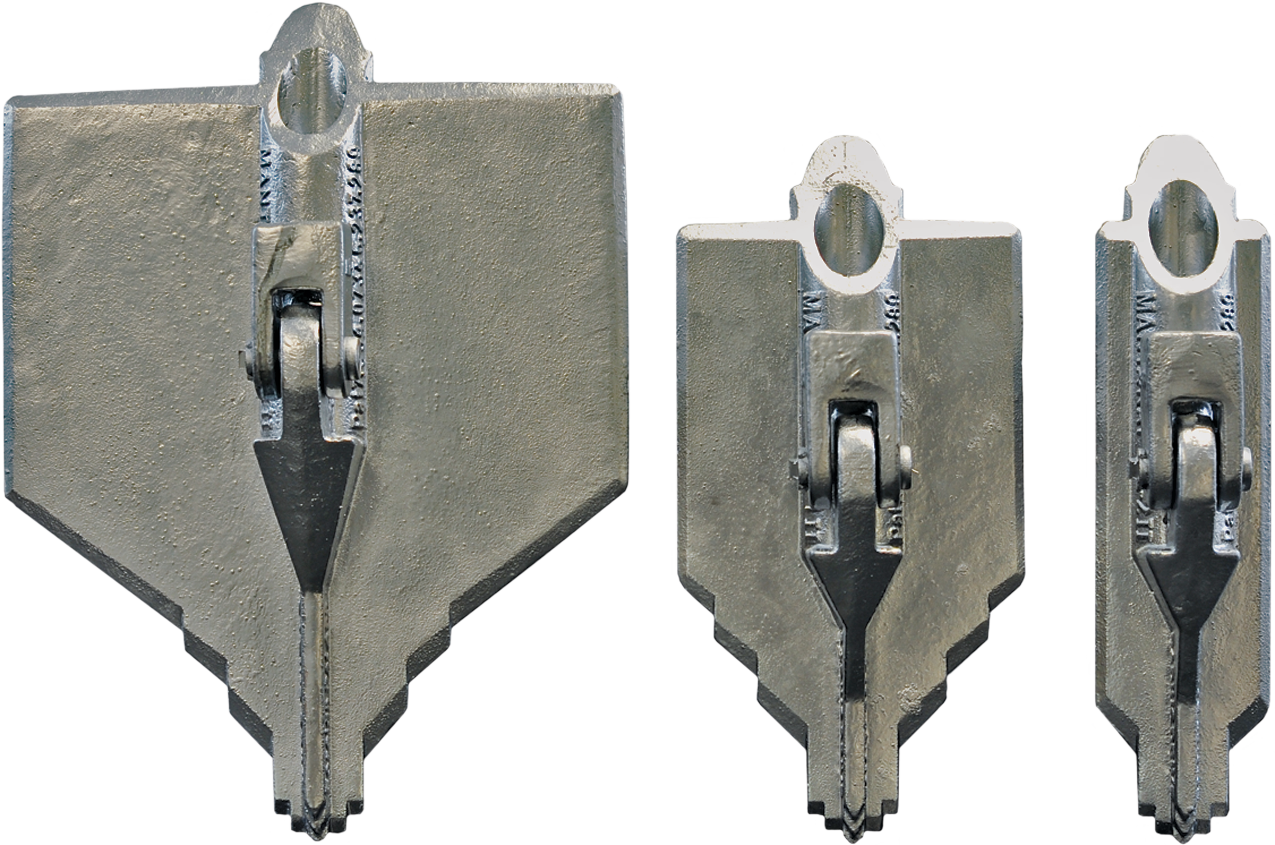

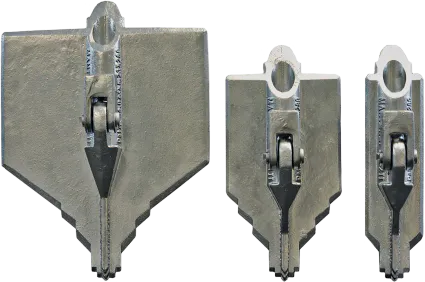

TYPES D'ANCRES MANTA RAY :
TÊTES D'ANCRAGE EN FONTE GALVANISÉE

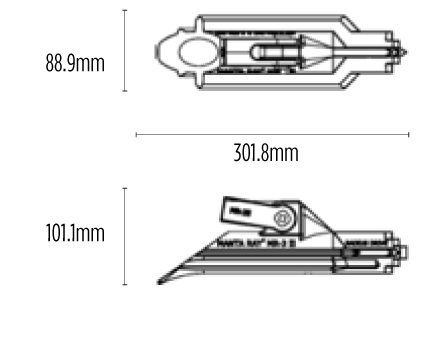

MR - 2

Ancrage à résistance ultime de 178 Kn - Charges de travail (facteur de sécurité 2-1) 89Kn. Cet ancrage est galvanisé à chaud et conçu pour être utilisé exclusivement dans les sols durs/denses/cailloux. Il accepte les tiges d'ancrage 19 mm.

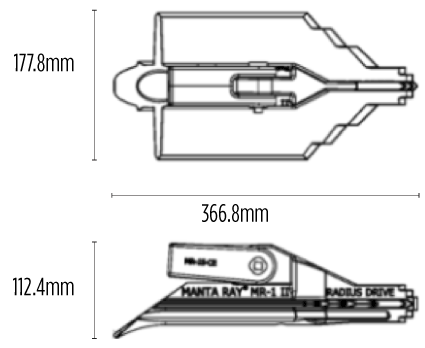

MR - 1

Ancrage à résistance ultime de 178 Kn - Charges de travail (facteur de sécurité 2-1) 89Kn. Cet ancrage est galvanisé à chaud et conçu pour être utilisé dans des sols normaux/moyens. Il accepte les tiges d'ancrage 19 mm).

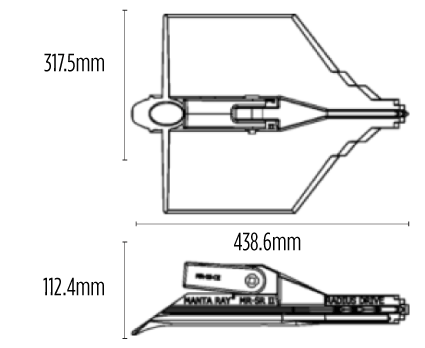

MR - SR

Ancrage à résistance ultime de 178 Kn - Charges de travail (facteur de sécurité 2-1) 89Kn. C'est la plus grande des ancres MANTA RAY les plus couramment utilisées. Il est galvanisé à chaud et conçu pour être utilisé dans des sols « plus doux ». Il accepte les tiges d'ancrage 19 mm.

MR - 88

Ancrage léger et robuste pour des charges maximales dans les sols normaux/durs jusqu'à 5 000 lb. (22 nœuds). Barre filetée galvanisée M12.

MR - 68

Ancrage léger pour des charges maximales dans les sols "normaux/durs" jusqu'à 13 Kn. Accepte les tiges d'ancrage. Barre filetée M8 galvanisée.

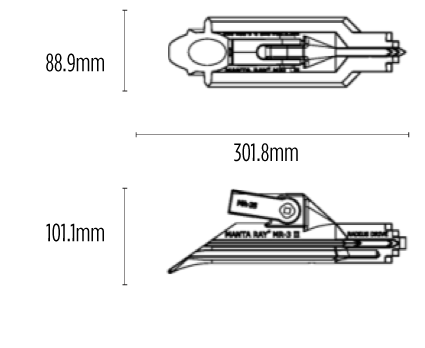

MR - 3

Ancrage à résistance ultime de 89 KN – Charges de travail (2-1 facteur de sécurité) 45 Kn. Il est galvanisé à chaud et conçu pour être utilisé pour des charges moyennes dans des sols normaux/durs. Il accepte les tiges d'ancrage.
50″ 19 mm.
